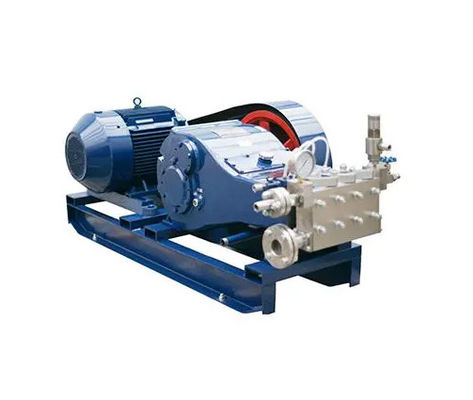

3WP20 Hochdruckreciprozierende Pumpe Triplex-Spritzerpumpe
-
Hervorheben
3WP20 Hochdruckpumpe
,ODM-Hochdruckpumpe
,45 MPa hochdruckfähige Wechselpumpe
-
ProduktbezeichnungHochdruck-Dreifach-Widerlaufpumpe
-
MaterialLegiertes Stahl, Martensit-Edelstahl, SS316/316
-
OEM/ODM- Ja, das ist es.
-
Durchmesser des Kolbeners10 bis 30 mm
-
Arbeitsdruck4 bis 45 MPa
-
MerkmalTriplex
-
Modellnummer3WP20
3WP20 Hochdruckreciprozierende Pumpe Triplex-Spritzerpumpe
3WP20 Hochdruckreciprozierende Pumpe Triplex-Spritzerpumpe
Triplex-Plungerpumpe Einführung:
1. Geeignet für die Druckprüfpumpe, die Hochdruckreinigungspumpe, die Messpumpe, die Prozesspumpe, die Medizinzusatzpumpe, die hydrostatische Druckpumpe und die Öltransferpumpe usw. für die Ventile und Rohre.
2- Montageart: Horizontale, vertikale, feste und bewegliche.
3- Antriebsart: elektrisch angetriebener Antrieb, Dieselmotor, Gürtelpulle, Getriebe, elektromagnetische Geschwindigkeitsregelung und Inverter.
4. Die in der Datenliste aufgeführten technischen Daten dienen der Auswahl als Referenz. Jede Pumpenart ist mit einem Sicherheitsklappen ausgestattet. Der Druck jeder Pumpe kann beliebig eingestellt werden.
5Wenn bei der Auswahl die in der Datenbank angegebene Durchflussrate nicht Ihren Anforderungen entspricht, können Sie die Durchflussrate mittels elektromagnetischer Geschwindigkeitsregelung anpassen.Drehzahlveränderung oder Änderung des Durchmessers des Kolbens, um die gewünschte Durchflussrate zu erhalten.
Spezifikation der Triplex-Plungerpumpe:
|
Nennlast des Plüngers: 350 kg |
Schlaglänge: 20 mm |
Gewicht: 80 kg |
|||||||||||
|
Modell 3WP20 Hochdruck-Triplex-Rezipro-Pumpe |
|||||||||||||
| Durchmesser des Kolbeners (mm) | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
|
Arbeitsdruck (MPa) |
4 | 5 | 6 | 7 | 8 | 10 | 14 | 16 | 23 | 30 | 45 | ||
| Geschwindigkeit (min) | Durchfluss L/min M3/h Leistung KW | ||||||||||||
|
150 |
L/min | 6.36 | 5.54 | 4.78 | 4.07 | 3.42 | 2.83 | 2.29 | 1.81 | 1.38 | 1.02 | 0.71 | |
| M3/h | 0.381 | 0.332 | 0.287 | 0.244 | 0.205 | 0.17 | 0.137 | 0.109 | 0.083 | 0.061 | 0.042 | ||
| KW | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
200 |
L/min | 8.5 | 7.38 | 6.37 | 5.43 | 4.56 | 3.77 | 3.05 | 2.41 | 1.85 | 1.37 | 0.94 | |
| M3/h | 0.509 | 0.443 | 0.382 | 0.326 | 0.274 | 0.226 | 0.183 | 0.145 | 0.111 | 0.082 | 0.057 | ||
| KW | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
250 |
L/min | 10.6 | 9.23 | 7.96 | 6.78 | 5.70 | 4.71 | 3.82 | 3.01 | 2.31 | 1.71 | 1.18 | |
| M3/h | 0.636 | 0.554 | 0.478 | 0.407 | 0.342 | 0.283 | 0.229 | 0.181 | 0.138 | 0.103 | 0.071 | ||
| KW | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
300 |
L/min | 12.7 | 11.1 | 9.55 | 8.14 | 6.84 | 5.65 | 4.58 | 3.62 | 2.77 | 2.05 | 1.41 | |
| M3/h | 0.763 | 0.665 | 0.573 | 0.488 | 0.410 | 0.339 | 0.275 | 0.217 | 0.166 | 0.123 | 0.085 | ||
| KW | 1 | 1 | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
|
350 |
L/min | 14.8 | 12.9 | 11.4 | 9.50 | 7.98 | 6.59 | 5.34 | 4.22 | 3.23 | 2.39 | 1.65 | |
| M3/h | 0.89 | 0.775 | 0.669 | 0.569 | 0.479 | 0.395 | 0.320 | 0.253 | 0.194 | 0.144 | 0.099 | ||
| KW | 1.2 | 1.5 | 1.5 | 1.5 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
|
400 |
In Min. | 17.0 | 14.8 | 12.74 | 10.85 | 9.12 | 7.54 | 6.10 | 4.82 | 3.69 | 2.74 | 1.88 | |
| M3/h | 1.02 | 0.888 | 0.764 | 0.651 | 0.547 | 0.452 | 0.366 | 0.289 | 0.222 | 0.164 | 0.113 | ||
| KW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 | ||
|
450 |
L/min | 19.1 | 16.6 | 14.33 | 12.21 | 10.26 | 8.48 | 6.87 | 5.43 | 4.15 | 3.08 | 2.12 | |
| M3/h | 1.14 | 0.997 | 0.860 | 0.732 | 0.616 | 0.509 | 0.412 | 0.326 | 0.249 | 0.185 | 0.127 | ||
| KW | 1.6 | 1.5 | 1.8 | 1.8 | 1.6 | 1.8 | 2.0 | 1.8 | 2.0 | 1.8 | 2.0 | ||
|
500 |
L/min | 21.2 | 18.5 | 15.92 | 13.56 | 11.40 | 9.42 | 7.6 | 6.03 | 4.62 | 3.42 | 2.36 | |
| M3/h | 1.27 | 1.11 | 0.955 | 0.814 | 0.684 | 0.565 | 0.458 | 0.362 | 0.27 | 0.205 | 0.141 | ||
| KW | 1.8 | 1.8 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | 2.0 | 2.2 | 2.0 | 2.2 | ||
※ Wenn Sie eine Art von Hochdruckschaltpumpe mit einer bestimmten Durchflussrate und einem bestimmten Druck und einer Hochdruckpumpe für ein spezielles Medium auswählen möchten,Bitte erwerben Sie Ihre neueste allgemeine Zeichnung und Fundamentzeichnung von unserer Fabrik.
Anwendungsbereich der Triplex-Plungerpumpe:
1. Hochdruckanwendungen
DieHochdruck-Dreifachpumpeist so konzipiert, dass er einen hohen Abflussdruck erzeugt. Daher wird er weit verbreitet für Sprühtrockner, Strahlreinigung, Druckreinigung, mobile Ölfeld- und Bohrschlammpumpen verwendet,Abwasserreinigung und andere Hochdruckanwendungen.
2. Zellstoff- und Papierindustrie
Die Papierherstellung erfordert hochdruckende Pumpen.Hochdruck-Dreifachpumpekann dazu beitragen, die erforderliche Hochdruckentladung zu liefern, wodurch sie in diesem Sektor weit verbreitet ist.
3. Verarbeitende Industrie
DieHochdruck-Widerlaufpumpeist sehr geeignet für viele Prozesse, bei denen hochdruckfreie Entladungspumpen mit kompakter Größe benötigt werden.Diese Pumpen werden in der Verarbeitung eingesetzt..
4. Bausektor
Neben der HochdruckreinigungHochdruck-Widerlaufpumpewird auch in Straßen- und Baumaschinen aufgrund ihrer Fähigkeit, hohen Entladedruck zu erzeugen, weit verbreitet.
