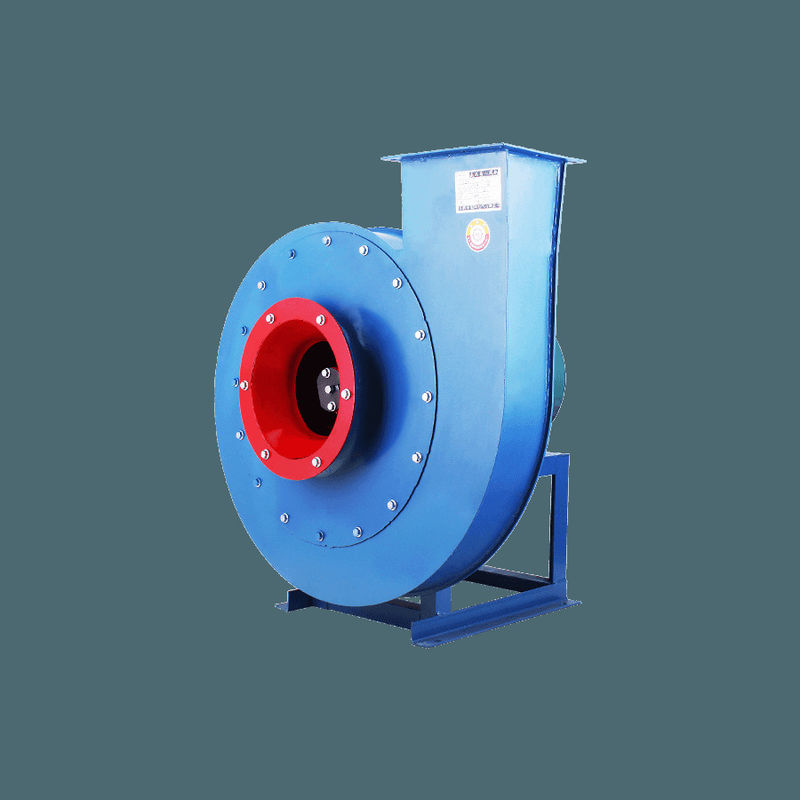

G4-73 Y4-73 Stahlzentrifugalbläser induzierte Zugventilatoren für die Kessellüftung

G4-73 Y4-73 Stahlzentrifugalbläser induzierte Zugventilatoren für die Kessellüftung

1. Überblick

G4-73 Y4-73Zentrifugalbläser aus Stahl und Ventilatoren mit induziertem Zugfür die Belüftung und den induzierten Luftzug von Dampfkesseln mit einer Kapazität von weniger als 670 t/h in thermischen Kraftwerken geeignet sind.G4-73 kann auch für die Minenlüftung und die allgemeine Lüftung verwendet werden.
Das durch den Lüfter getragene Medium ist Luft, wobei die Höchsttemperatur 80°C nicht überschreiten darf; das durch den induzierten Luftzug getragene Medium ist Rauchgas;und die Höchsttemperatur darf 250°C nicht überschreiten.
Vor dem induzierten Luftzugventilator muss eine Staubentfernungsanlage installiert werden, um den Staubgehalt der in den Ventilator einströmenden Rauchgase so weit wie möglich zu verringern.Gemäß den allgemeinen Nutzungsbedingungen der Kraftwerke, darf die Staubentfernung nicht weniger als 85% betragen.

2. Merkmal

(1) DieZentrifugalventilator und Ventilatoren mit induziertem Zugsind mit einer einzigen Saugmaschine hergestellt, jede mit insgesamt 12 Maschinennummern N28~28.
(2) Der Ventilator dreht sich in zwei Richtungen: links und rechts. Von einem Ende des Motors aus betrachtet wird der im Uhrzeigersinn drehende Drehtreiber als Rechtsventilator bezeichnet, der durch "rechts" dargestellt wird.Der gegen den Uhrzeigersinn drehende Drehräder wird als linker Ventilator bezeichnet, dargestellt durch "links".
(3) Die Ausgangsposition des Ventilators wird durch den Winkel des Luftausgangs des Gehäuses ausgedrückt.
(4) Die Übertragungsart der Ventilatoren ist Typ D und alle werden durch elastische Kupplungen angetrieben.

3. Spezifikation

4. Struktur

DieZentrifugalventilationsventilatorenbestehen hauptsächlich aus Drehkreis, Gehäuse, Lufteinlass, Regeltür und Getriebe.

(1) Der Drehkreislauf besteht aus 12 nach hinten geneigten, auf dem Flugförmchen befestigten Schieferblättern, die zwischen der konischen, bogenförmigen Vorderscheibe und der flachen, hinteren Scheibe geschweißt sind.Der Einsatz von Flügelblättern sorgt für eine hohe EffizienzDer Drehgeber ist nach statischem und dynamischem Gleichgewicht kalibriert, so dass er reibungslos läuft.Die Rumpfstrukturen der Lüftung und der induzierten Zuglüfter derselben Maschinennummer sind dieselben.

(2) Das Gehäuse besteht aus einem mit gewöhnlichen Stahlplatten geschweißten Volutenkörper.Das Gehäuse des einzelnen Saugventilators besteht aus drei verschiedenen Formen (Ng8~12 Gehäuse besteht aus einer integralen Struktur und kann nicht zerlegt werden, N214~16 Gehäuse ist aus zwei Öffnungsart, und N218~28 Gehäuse ist aus drei Öffnungsart). Der induzierte Zugventilator und die Rollplatte sind entsprechend verdickt, um Verschleiß zu verhindern.

(3) Der konvergente und stromlinienförmige Luftanschluss wird zu einer integrierten Struktur zusammengesetzt und an der Einlassseite des Ventilators mit Schrauben befestigt.

(4) Die Einrichtung zur Einstellung der Durchflussgeschwindigkeit des Ventilators ist vor dem Lufteinlass axial eingebaut und hat einen Einstellbereich von 0° (vollständig offen) bis 90° (vollständig geschlossen).Anpassen Sie die Hebelposition der TürBei einem rechten Zyklonventilator ändert das Drücken des Hebels von unten nach oben die Richtung von vollständig geschlossen auf vollständig geöffnet.für einen linken Ventilator, wird das Ziehen des Hebels von oben nach unten von vollständig geschlossen in vollständig geöffnet in vollständig geöffnete Richtung wechseln.

(5) Die Hauptwelle des Getriebebauteils besteht aus hochwertigem Stahl und dieser Ventilator verwendet Walzlager.N218~28 verwenden zwei unabhängige KissenlagerkästenDie Lagerbox ist mit einem Thermometer und einem Ölpegelindikator ausgestattet (nur für induzierte Zugventilatoren).Die Menge des zugesetzten Öls entspricht den Anforderungen des ÖlpegelzeichensWird in der integrierten zylindrischen Lagerbox N28~16 Fett verwendet, so ist an der Kugelseite der Lagerbox eine Ölspalte hinzuzufügen und die Befestigungsgraben vorgefertigt.Der induzierte Luftzugventilator ist mit einer Wasserkühlvorrichtung ausgestattetDer Wasserverbrauch variiert je nach Temperatur und wird im Allgemeinen als 05~1m2/h betrachtet.
