SD-Serie Vierteldreh-elektrische Aktoren Motorisierter elektrischer Aktor Intelligenter Fußmontierter Typ
-
Hervorheben
Elektrische Aktoren der SD-Serie mit Vierteldrehzahl
,Elektrische Aktoren mit 100 Nm Drehmoment
,Elektrische Ventilvorrichtung mit einer Drehzahl von 60 Hz
-
ProduktbezeichnungMotorisierte elektrische Aktoren
-
Betriebstemperatur-10~+55°C/-20~+70°C
-
Relative Luftfeuchtigkeit≤95%
-
Wechselspannung Einzelspannung220v±10%
-
AC-Drei-Phasen-Drei-Draht380V±10%
-
Häufigkeit50/60HZ ± 1%
-
Elektrischer StromDies ist der Fall, wenn die Leistung von DC220V/DC48V
-
HerkunftsortChina
-
ModellnummerSd-Reihe

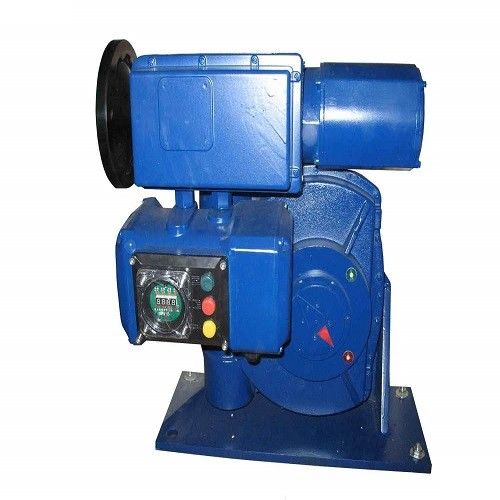

SD-Serie Vierteldreh-elektrische Aktoren Motorisierter elektrischer Aktor Intelligenter Fußmontierter Typ
SD-Serie Vierteldreh-elektrische Aktoren Motorisierter elektrischer Aktor Intelligenter Fußmontierter Typ
Übersicht über den Quartalsdrehventilbetreiber:
Der elektrische Aktormechanismus ist die Endsteuervorrichtung des Mess- und Steuerungssystems für industrielle Prozesse.Es kann das Signal des Steuerungssystems in die Winkelverschiebung der Ausgangswelle umwandeln, um die Position des Abfanggeräts im Ventil oder anderen Einstellstrukturen zu steuern, so daß das gesteuerte Medium nach den Systemvorschriften gesteuert werden kann.
Betriebsbedingungen für elektrische Aktoren mit Vierteldrehzahl:
1)Kraftversorgungsbedingungen:
Wechselstrom-Einzelspannung: 220V±10%
Wechselstrom-Drei-Phasen-Drei-Draht: 380V±10%
Frequenz: 50/60HZ ± 1%
DC220V
DC48V
Bitte geben Sie vor der Bestellung eine spezielle Stromversorgung an
2)Umweltbedingungen
Temperatur: -10~+55°C oder -20~+70°C
Relative Luftfeuchtigkeit: nicht mehr als 95%, nicht ätzendes Medium in der Umgebung
Arbeitssystem: reversibles intermittierendes Arbeitssystem, die Anzahl der Verbindungen pro Stunde beträgt 320, wenn die Verbindungskontinuität 50% beträgt
Spezifikation für den Quarter-Turn-Ventil-Aktor:
| Modell | Nenndrehmoment ((Nm) |
Volllaufzeit |
Flanschmontiert | Basis montiert | Ausgestattete Motorparameter | |
|
Montageflansche ISO-Standard |
Modell für Kugelhängen | Spannungscode |
Nennleistung KW |
|||
| OA-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
