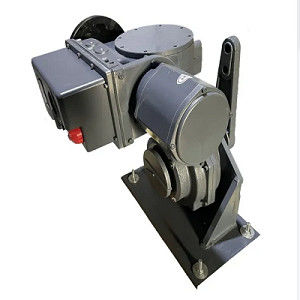

Elektrische Ventil-Aktoren der SD-Serie mit Vierteldrehzahl

Elektrische Ventil-Aktoren der SD-Serie mit Vierteldrehzahl

Übersicht über den Quartalsdrehventilbetreiber:

Quarter Turn Electric Actuators verwenden elektrische Energie, um Gasventile zu öffnen, zu schließen oder zu drücken, die eine sehr genaue Positionierung erfordern.Sie sind so konzipiert, daß sie den präzisen Betrieb von Ventilen automatisieren, die sich durch eine 90°-Rotationsbewegung (ein Vierteldreh) öffnen und schließen, wie Kugelventile, Steckventile, Schluckventile, Ablassventile und Schmetterlingsventile.Rotationelle Viertelschaltantriebe können auch zur Automatisierung von Dämpfern zur Regulierung des Luftflusses in Schornsteinen und Luftbehandlungsgeräten für die HVAC-Industrie verwendet werden.

Ventilationsvorrichtungen für Vierteldrehventilecan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyDas kompakte Design und das relativ leichte Gewicht sind ideal für Situationen, in denen der Platz für die Installation begrenzt ist, und ermöglichen zusätzliche Freiräume für alternative Rohrleitungen.

Spezifikation des elektrischen Ventilantriebs für die Vierteldrehung:

Technische Leistung des elektrischen Aktoren mit Vierteldrehzahl:

1. Chinesisch und Englisch Debugging-Menü, einfach und intuitiv
2. Unterstützt 3 Steuerungsmethoden: (alle sind optische Paar Isolation)
A. Die Steuerung des Schalttyps kann die Jog- oder die Save-Steuerung wählen.
B. Analogsteuerungsstandard 4-20mA, Eingangssignalimpedanz 100Ω, Ausgangssignalimpedanz < 750Ω (Standardkonfiguration)
C. Steuerung des Modbus (optional)
3. Es verfügt über Phasenfolge-Identifizierungs- und Korrekturfunktionen.
4Der dreiphasige Stromversorgungs-Phasenverlust-Aktuator stoppt automatisch und zeigt den Phasenverlust an.
5Es gibt mehrere Schutzmaßnahmen:
A. Elektronische Grenzwerte
B. Schutz vor Überdrehungsmoment
C. Signalunterbrechungsschutz, in Position bleiben, vollständig geschlossen, vollständig geöffnet, drei Möglichkeiten zur Auswahl
D. Motorüberhitzungsschutz
E. Verzögerungsrotorschutz, wenn ein Steuerbefehl nach 8S vorliegt, keine Rückkopplungsaktion stattfindet und als verzögerungsfrei beurteilt wird.
6. Ausgestattet mit 4-Wege Alarm trockene Kontakte, Alarm Elemente können durch Einstellungen ausgewählt werden
7. Hochgenaue Steuerung, Fehler ≤±1%, Bremsung mit verzögerter Reaktionsbremsung und geringer Stromschwankung.
8. mit ESD-Notfallsteuerungsfunktion.
9Das höchste Schutzniveau beträgt IP67.

10. Die Normen IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 und die Referenz umsetzen.
