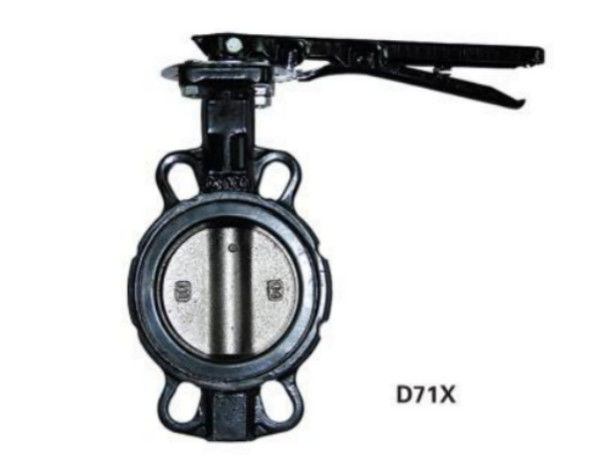

LT-Typ Hochleistungswafer Schmetterlingsventil
Aufbau:
Ein Schmetterlingsventil besteht aus einem runden oder scheibenförmigen Körper mit einer zentralen Öffnung und einem scheibenförmigen oder schmetterlingsförmigen Verschlussselement innerhalb des Körpers.als Schmetterlingsscheibe oder Wafer bekanntDer Ventilkörper verfügt auf beiden Seiten über Flansche für eine einfache Montage zwischen Rohrflanschen.
Betrieb:
Das Schmetterlingsventil arbeitet, indem es die Scheibe oder das Schmetterlingselement innerhalb des Strömungsweges dreht.Es erlaubt einen maximalen Durchfluss durch das VentilDie Scheibe kann irgendwo dazwischen positioniert werden, um die Durchflussrate zu regulieren.
Parameter:
| Öffentlichkeitszugriff | 尺寸Size ((mm) | Gewicht ((kg) | |||||||||||||
| Eine | B | C | D | L | H | D1 | N-φ | K | E | n1-φ1 | Φ2 | G | |||
| mm | Zoll | LTD71/371/671/971X-1.0/1.6 | |||||||||||||
| 50 | 2 ¢ | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | Vier-sechs.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | Vier-sechs.7 | 12.6 | 137 | 4.2 |
| 80 | 3 ̊ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | Vier-sechs.7 | 12.6 | 189 | 4.7 |
| 100 | 4 ¢ | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4 bis 10.3 | 15.77 | 206 | 9.0 |
| 125 | 5 ¢ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4 bis 10.3 | 18.92 | 238 | 10.9 |
| 150 | 6 ¢ | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8 - M20 | 92 | 69.85 | 4 bis 10.3 | 18.92 | 266 | 14.2 |
| 200 | 8 ¢ | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12-M24 |
115 | 88.9 | 4-14.3 | 22.1 | 329 | 18.2 |
| 250 | 10 ¢ | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12-M20 12-M24 |
115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12 ¢ | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12-M20 12-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 462 | 40 |
| 350 | 14 ¢ | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16-M20 16-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 515 | 56 |
| 400 | 16 ¢ | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16-M27 |
197 | 158.75 | 4 bis 20.6 | 33.15 | 579 | 96 |
| 450 | 18 ¢ | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4 bis 20.6 | 38 | 627 | 122 |
| 500 | 20 ¢ | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20-M30 |
197 | 158.75 | 4 bis 20.6 | 41.15 | 696 | 202 |
| 600 | 24 ¢ | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4-22.2 | 50.65 | 821 | 270 |
Anmerkung:
Das Schmetterlingsventil des Typs "LT" ist für zwei Druckstufen geeignet: PN1.0/PN1.6MPa. In jedem Gitter in der Tabelle sind zwei Größen angegeben, die PN1.0/PN1.6MPa angeben.Für die Verbindungsmaße der Druckstufe, beziehen sich die mit dem Ventil verbundenen Abmessungen der Rohrflansche auf die Abmessungstabelle der Flanschverbindung.elektrisch, pneumatische und andere Getriebe.
Die Struktur, Leistung und Materialien der Teile des Schmetterlingsventils des Typs "LT" sind mit denen des Typs "A" identisch.Der Unterschied besteht darin, daß der Typ "A" mittelfristig zwischen zwei Rohrflanschen durch Stiftschrauben (oder erweiterte hexagonale Schrauben) verbunden werden kann (i).d.h. aufzuhängender Typ).
Zusätzlich zur Verbindung zwischen zwei Leitungen durch zwei gewöhnliche sechsseckige Schrauben kann der Typ "LT" auch am Rohrende (d. h. Single Clamp-Typ) montiert und als Abflussventil verwendet werden,Die Verwendung des Rohrenden muss jedoch im Auftragsvertrag festgelegt werden..
Die Abmessungen der Flanschverbindungen entsprechen G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 und anderen Normen und müssen vom Benutzer im Vertrag angegeben werden.
Vorteile:
Kompakt und leicht, so dass sie einfacher zu installieren und zu handhaben sind.
Schnelle und einfache Bedienung mit einer Viertelschaltung.
Gute Strömungskontrolle und geringer Druckverlust.
Kostenwirksam im Vergleich zu anderen Arten von Ventilen.
Geeignet für verschiedene Anwendungen, einschließlich HVAC, Wasserbehandlung, chemische und industrielle Prozesse.
Anwendungen:
Wafer-Schmetterlingsventile werden häufig in Anwendungen verwendet, in denen Platz und Gewicht Einschränkungen darstellen, z. B. in HVAC-Systemen, Wasseraufbereitungsanlagen und industriellen Prozessen.Sie eignen sich zur Steuerung des Flüssigkeitsflusses, Gase und Schlamm in einer Vielzahl von Industriezweigen.
