DN50mm-800mm ((2''-32'') Pneumatischer Aktor Betriebenes Schmetterlingsventil 2-Wege Schmetterlingsventil
-
Hervorheben

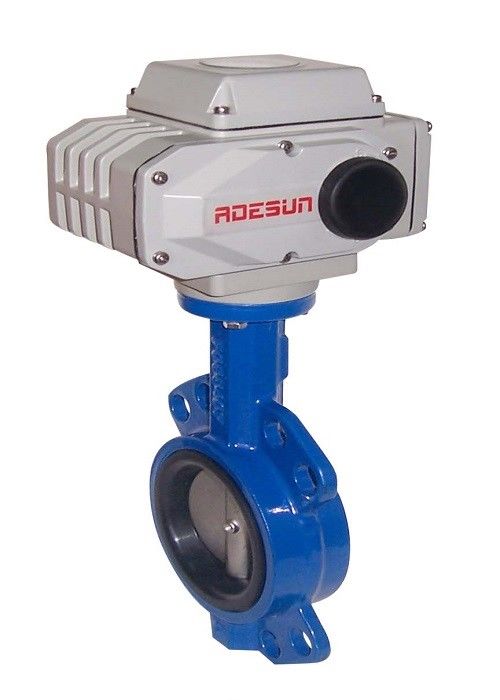

DN50mm Schmetterlingsventil
,DN800mm 2-Wege-Schmetterlingsventil
,Pneumatisches Schmetterlingsventil
-
ProduktbezeichnungSchmetterlingsventil mit Pneumatikantrieb
-
TypZwei-Wege-Schmetterlingsventil
-
PortgrößeDN50mm-800mm ((2'-32')
-
StandardsDie in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 396/2005 au
-
HerkunftsortChina
DN50mm-800mm ((2''-32'') Pneumatischer Aktor Betriebenes Schmetterlingsventil 2-Wege Schmetterlingsventil
DN50mm-800mm ((2''-32'') Pneumatischer Aktor Betriebenes Schmetterlingsventil 2-Wege Schmetterlingsventil
Haupteigenschaften des Pneumatischen Schmetterlingsventils
1Klein in der Größe und leicht im Gewicht und leicht in der Wartung, kann es montiert werden, wo auch immer es gebraucht wird.
2Einfache, kompakte Struktur, schneller 90-Grad-An-Aus-Betrieb.
3Die Scheibe hat ein zweiseitiges Lager, eine perfekte Dichtung ohne Leckage bei der Druckprüfung.
4. Strömungskurve tendenziell geradlinig, ausgezeichnete Regulierungsleistung
5. Mittelplattenstruktur, kleines Drehmoment von offen und dicht.
6.Lange Lebensdauer, Stand der Prüfung von zehntausend Öffnungs- und Schließoperationen.
7. kann zum Abschneiden und Regulieren von Medien verwendet werden.
Spezifikation für pneumatisch betriebene Schmetterlingsventile
| 规格 | H1 | H2 | H3 | S | φ | Französisch | 伸缩最大长度Lmax | 伸缩最大长度Lmin | 伸缩设计长度L | L1 | L2 | L3 | n-d-M | 气动装置型号 | |
| mm | Zoll | ||||||||||||||
| 50 | 2 | 80 | 112 | 156 | 88.4 | 125 | 108 | 163 | 138 | 151 | 89 | 181 | 105 | 4-18-M16 | Tag09 |
| 65 | 21/2 | 95 | 122 | 156 | 102.5 | 145 | 112 | 188 | 152 | 170 | 89 | 181 | 105 | 4-18-M16 | Tag09 |
| 80 | 3 | 98 | 130 | 156 | 113.1 | 160 | 114 | 192 | 165 | 177 | 89 | 181 | 105 | 8-18-M16 | Tag09 |
| 100 | 4 | 114 | 142 | 214 | 68.9 | 180 | 127 | 215 | 175 | 205 | 110 | 222 | 132 | 8-18-M16 | TAG11 |
| 125 | 5 | 128 | 174 | 214 | 80.4 | 210 | 140 | 230 | 185 | 215 | 110 | 222 | 132 | 8-18-M16 | TAG11 |
| 150 | 6 | 139 | 180 | 214 | 91.8 | 240 | 140 | 240 | 195 | 225 | 110 | 222 | 132 | 8-22-M20 | TAG11 |
| 200 | 8 | 175 | 225 | 224 | 112.9 | 295 | 152 | 265 | 215 | 245 | 148 | 257 | 156 | 8-22-M20 | TAW13 |
| 250 | 10 | 215 | 266 | 285 | 90.6 | 350 | 165 | 295 | 235 | 260 | 290 | 590 | 136 | 12-22-M20 | TAW13 |
| 300 | 12 | 245 | 290 | 285 | 103.5 | 400 | 178 | 302 | 252 | 282 | 290 | 290 | 133 | 12-22-M20 | TAW13 |
| 350 | 14 | 270 | 320 | 285 | 89.7 | 460 | 190 | 321 | 271 | 301 | 290 | 290 | 133 | 16-22-M20 | TAW13 |
| 400 | 16 | 305 | 400 | 381 | 100.5 | 515 | 216 | 333 | 283 | 313 | 378 | 387 | 175 | 16-29-M24 | TAW17 |
| 450 | 18 | 325 | 425 | 381 | 88.4 | 565 | 222 | 354 | 304 | 334 | 378 | 387 | 175 | 20 bis 26 M24 | TAW17 |
| 500 | 20 | 260 | 480 | 381 | 97 | 620 | 229 | 366 | 316 | 346 | 378 | 387 | 175 | 20 bis 26 M24 | TAW17 |
| 600 | 24 | 44 | 520 | 113.4 | 725 | 267 | 418 | 368 | 398 | 20-30-M27 | |||||
| 700 | 28 | 5505 | 582 | 109.6 | 840 | 292 | 445 | 395 | 425 | 24-30-M27 | |||||
| 800 | 32 | 560 | 620 | 124 | 950 | 318 | 475 | 725 | 455 | 24-33-M30 | |||||
1. Die mit einem Schmetterlingsventil DN600-800 ausgestattete pneumatische Vorrichtung bedarf einer besonderen Bestellung
2Die Flanzenverbindungsmaße in der Tabelle entsprechen allen GB2555-81, GB4216-84, IS02084-1974.
3Die ursprüngliche Konstruktionslänge des Teleskopschmetterlingsventils in der Tabelle kann je nach Bedarf des Benutzers verlängert werden.Die maximale Länge und die minimale Länge ändern sich mit der Änderung der erforderlichen Entwurfslänge.
4Die Größe des elektrischen Geräteteils des elektrischen Teleskopflansch- (Flansch-) Schmetterlingsventils mit einem Druckniveau von 0,6 MPa und 1,6 Mpa entspricht der Größe des Druckniveaus von 1,0 MPa in der obigen Tabelle.
5. Wenn sich die Größe der pneumatischen Vorrichtung ändert, wenden Sie sich bitte an die Größe der versandten zufälligen Probe.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
