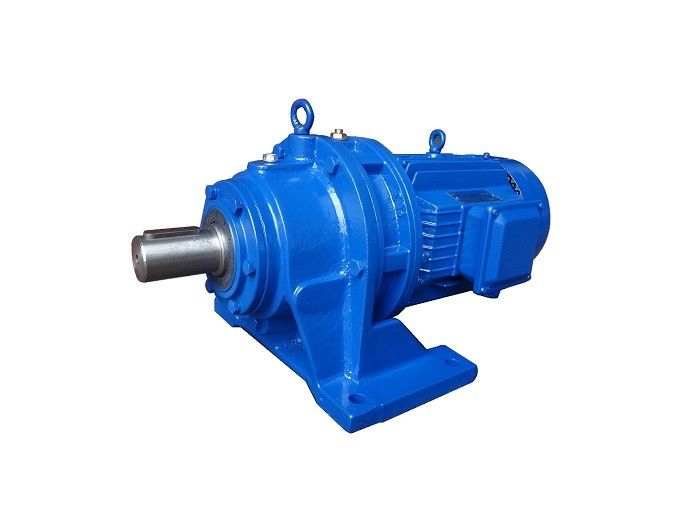

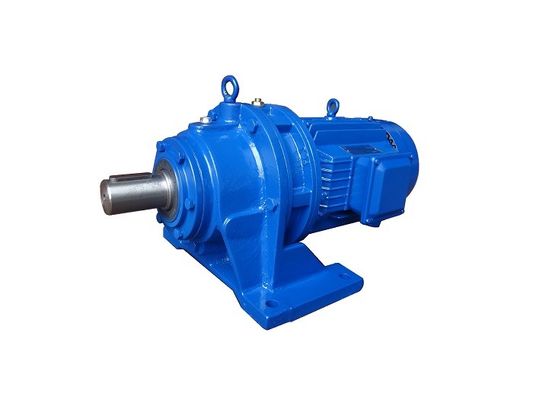

Hochpräzisionsplanetarischer Zykloid-Spitzenradreduktor Zykloid-Reduktor Getriebe

Hochpräzisionsplanetarischer Zykloid-Spitzenradreduktor Zykloid-Reduktor Getriebe

Funktionsprinzip des zykloidalen Schraubradreduktors

Die gesamte Übertragungsvorrichtung des planetarischen zykloidalen Nadelradreduktors kann in drei Teile unterteilt werden: Eingangsteil, Reduktionsteil und Ausgangsteil.

Auf der Eingangswelle befindet sich eine doppelte exzentrische Hülle, die um 180° verschoben ist.Die mittleren Löcher der beiden zykloidalen Räder sind die Strecken der rotierenden Armlager auf dem exzentrischen HülseDas Zykloidrad vermischt sich mit einem Satz ringförmig angeordneter Schraubzahnräder auf dem Schraubzahnräder, um einen internen Maschenreduktionsmechanismus mit einem kleinen Zahnunterschied zu bilden.in Reduktoren mit geringen Drehzahlverhältnissen, sind die Nadelzähne mit Nadelzähnen ausgestattet.

Wenn die Eingangswelle eine Umdrehung mit der exzentrischen Hülle macht,aufgrund der Eigenschaften der Zahngaleriekurve auf dem zykloidalen Rad und der Beschränkung der Nadelzähne auf dem Nadellager, wird die Bewegung des zykloidalen Rades zu einer ebenen Bewegung sowohl mit Umdrehung als auch mit Rotation.und das zykloidale Rad dreht sich durch eine Zahndifferenz in entgegengesetzte Richtung verlangsamt werdenMit Hilfe des Ausgangsmechanismus W wird die niedriggeschwindige Drehung des Zykloidrads durch die Stiftwelle an den Ausgang übertragen, was zu einer geringeren Ausgangsgeschwindigkeit führt.

Parameter für den zykloidalen Schraubradreduktor

Anmerkung: Die Leistungsindikatoren der entsprechenden Maschinenmodelle verschiedener Normen sind im Grunde die gleichen, jedoch unterscheiden sich das Erscheinungsbild, die Montage und die Anschlussdimensionen leicht.Benutzer sollten versuchen, die Normen JB/T2982-94A und B zu verwenden..

Modellbeispiel für einen zykloidalen Schraubradreduktor

Anmerkung: Bei einem Zwei- und Drei-Stufen-Reduktor ist die Kombination der Übertragungsquoten jeder Stufe grundsätzlich die erste Stufe (Hochgeschwindigkeitsende) als das Ende mit dem kleineren Übertragungsquotient,und die zweite oder dritte Stufe (i).d.h. niedriggeschwindiges Ende) als Übertragungsquote.
