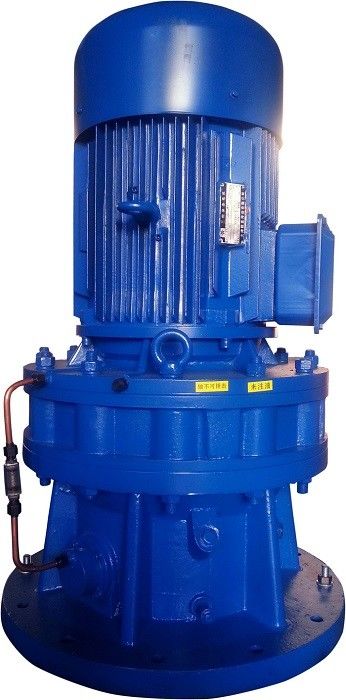

Vertikaler Typ Planeten-Zykloid-Spitzenrad-Reduktor Zykloid-Geschwindigkeitsreduktor
Klassifizierung der zykloidalen Spinnradreduktoren
Je nach Konstruktionsart unterteilt es sich in: horizontalen und vertikalen Typ;
Nach dem Anschlussmodus des Fahrers unterteilt es sich in: zweiachsigen Typ, Motoranschlusstyp, Motor-Direktanschlusstyp
Zykloidales Spinnrad-Reduktormerkmal
1. Hochgeschwindigkeitsverhältnis und hohe Effizienz
Bei einer einstufigen Übertragung kann ein Reduktionsverhältnis von 1 erreicht werden:87Bei einer mehrstufigen Übertragung wird die Reduktionsrate noch höher.
2Kompakte Struktur und geringe Größe
Aufgrund des planetarischen Übertragungsprinzips befinden sich die Eingangs- und die Ausgangswelle auf derselben Achse, so dass die Struktur kompakt und das Volumen klein ist.
3. reibungsloser Betrieb und geringer Lärm
Die zykloiden Nadelzähne verfügen über eine große Anzahl von Maschenzähnen, einen großen Überlappungskoeffizienten und einen stabilen Mechanismus, der Vibrationen und Lärm auf ein Minimum beschränkt.
4. Zuverlässig und langlebig
Da die Hauptteile aus Lagerstahl bestehen, besitzen sie gute mechanische Eigenschaften. Darüber hinaus verwenden sie Walzreibung, so dass sie langlebig und langlebig sind.Schlagwiderstand und kleiner TrägheitsmomentEs eignet sich für Anlässe mit häufigem Starten und Vorwärts- und Rückwärtsdrehen.
Parameter für den zykloidalen Schraubradreduktor
Zulässige Leistung und zulässiges Drehmoment des Einstufengetriebes (Lastkoeffizient K=1,00)
|
Modell |
Eingangsleistung Ausgangsdrehmoment |
Übertragungsquote i | Erlaubter Leistungsbereich | ||||||||||
| 9 | 11 | 17 | 23 | 29 | 35 | 43 | 59 | 71 | 87 | Pmax | Pmin | ||
| Eingangsgeschwindigkeit n1 | 1500 r/min) | 4P | |||||||||||
| B09/X1 |
P (kW) T ((N.m.) |
0.55 30 |
0.37 26 |
0.37 38 |
0.25 37 |
0.2.5 43 |
0.25 52 |
0.18 50 |
0.55 |
0.18 |
|||
| B0/X2 |
P (kW) T ((N.m.) |
1.1 58 |
1.1 70 |
0.75 74 |
0.75 101 |
0.55 93 |
0.55 112 |
0.37 93 |
0.25 86 |
1.1 |
0.18 |
||
| B1/X3 |
P (kW) T ((N.m.) |
2.2 117 |
2.2 143 |
2.2 220 |
1.5 203 |
1.1 188 |
1.1 227 |
0.75 190 |
0.55 191 |
0.55 230 |
2.2 |
0.25 |
|
| B2/X4 |
P (kW) T ((N.m.) |
4 210 |
4 260 |
4 400 |
3 400 |
2.2 373 |
1.5 307 |
1.5 377 |
1.1 380 |
0.75 315 |
0.75 380 |
4 |
0.55 |
| B3/X5 |
P (kW) T ((N.m.) |
11 580 |
7.5 485 |
7.5 750 |
5.5 745 |
5.5 935 |
4 820 |
4 1010 |
2.2 765 |
2.2 915 |
1.5 765 |
11 |
0.55 |
|
B4/X6/X7 |
P (kW) T ((N.m.) |
11 580 |
11 713 |
11 1100 |
11 1485 |
7.5 1280 |
7.5 1540 |
5.5 1390 |
4 1390 |
4 1670 |
3 1530 |
11 |
2.2 |
| B5/X8 |
P (kW) T ((N.m.) |
18.5 1191 |
18.5 1842 |
18.5 2492 |
15 2547 |
15 3075 |
11 2770 |
7.5 2591 |
7.5 3119 |
5.5 2802 |
18.5 |
2.2 |
|
| B6/X9 |
P (kW) T ((N.m.) |
22 5580 |
15 5183 |
11 4574 |
11 5605 |
15 |
5.5 |
||||||
| B7/X10 |
P (kW) T ((N.m.) |
30 7610 |
15 7643 |
15 |
11 |
||||||||
| Ausgangsgeschwindigkeit n2 ((r/min) | 167 | 136 | 88 | 65 | 52 | 43 | 35 | 25 | 21 | 17 | Gegenteil der Eingabegeschwindigkeit | ||
| Eingangsgeschwindigkeit n1 | 1000 r/min) | 6P | |||||||||||
|
B09/X1 |
P (kW) T ((N.m.) |
0.37 30 |
0.25 25 |
0.25 37 |
0.18 37 |
0.18 45 |
0.18 55 |
0.12 45 |
0.37 |
0.12 |
|||
| B0/X2 |
p(kW) T ((N.m.) |
0.75 59 |
0.75 72 |
0.55 80 |
0.55 110 |
0.37 94 |
0.37 112 |
0.25 93 |
0.18 93 |
0.75 |
0.12 |
||
|
B1/X3 |
P (kW) T ((N.m.) |
1.5 118 |
1.5 145 |
1.5 224 |
1.1 220 |
1.1 275 |
0.75 230 |
0.55 205 |
0.37 190 |
0.37 225 |
1.5 |
0.18 |
|
|
B2/X4 |
P (kW) T ((N.m.) |
3 235 |
3 290 |
3 448 |
2.2 445 |
1.5 385 |
1.1 340 |
1.1 415 |
0.75 388 |
0.55 343 |
0.55 420 |
3 |
0.37 |
|
B3/X5 |
P (kW) T ((N.m.) |
7.5 593 |
5.5 531 |
5.5 820 |
4 810 |
4 1020 |
3 925 |
3 1135 |
1.5 775 |
1.5 935 |
1.1 840 |
7.5 |
0.37 |
|
B4/X6/X7 |
P (kW) T ((N.m.) |
7.5 593 |
7.5 735 |
7.5 1125 |
7.5 1520 |
5.5 1405 |
5.5 1700 |
4 1515 |
3 1560 |
3 1870 |
2.2 1680 |
7.5 |
1.5 |
|
B5/X8 |
P (kW) T ((N.m.) |
11 1063 |
11 1642 |
11 2222 |
11 2802 |
11 3382 |
7.5 2833 |
5.5 2851 |
5.5 3430 |
4 3057 |
11 |
1.5 |
|
| B6/X9 |
P (kW) T ((N.m.) |
22 2126 |
22 3285 |
22 4445 |
18.5 4713 |
18.5 5688 |
15 5666 |
11 5702 |
7.5 4678 |
7.5 5732 |
22 |
3 |
|
| B7/X10 |
P (kW) T ((N.m.) |
37 3576 |
37 5526 |
37 7476 |
37 9427 |
30 9225 |
22 8311 |
18.5 9589 |
18.5 11540 |
15 11465 |
37 |
11 |
|
| B8/X11 |
P (kW) T ((N.m.) |
55 5315 |
55 8214 |
55 11114 |
55 14013 |
45 13838 |
37 13978 |
30 15551 |
22 13723 |
22 16816 |
55 |
18.5 |
|
| B9/X12 |
P (kW) T ((N.m.) |
75 15155 |
75 19109 |
55 16913 |
55 20778 |
45 23326 |
37 23080 |
30 22931 |
75 |
30 |
|||
| Ausgangsgeschwindigkeit n2 ((r/min) | 111 | 91 | 59 | 43 | 34 | 29 | 23 | 17 | 14 | 11 | Gegenteil der Eingabegeschwindigkeit | ||
|
Anmerkung: 1.T=9550*P*i*n/n1 ((N.m);P=T*n1/(9550*i*n) ((kW). In der Formel: Die primäre Übertragungseffizienz n ist 0.925 2Bei der Auswahl eines direkt gekoppelten Motorreduktors sollte die tatsächliche konfigurierte Motorleistung dem zulässigen Leistungsbereich entsprechen.Wenn die konfigurierte Motorleistung größer ist als die zulässige Eingangsleistung, darf der Reduktor nur unter dem angegebenen zulässigen Drehmoment verwendet werden. |
|||||||||||||
Zykloidale Schraubradreduktorinstallation
